안드로이드 스튜디오, java] TabLayout과 ViewPager, Fragment를 이용하여 화면 구성

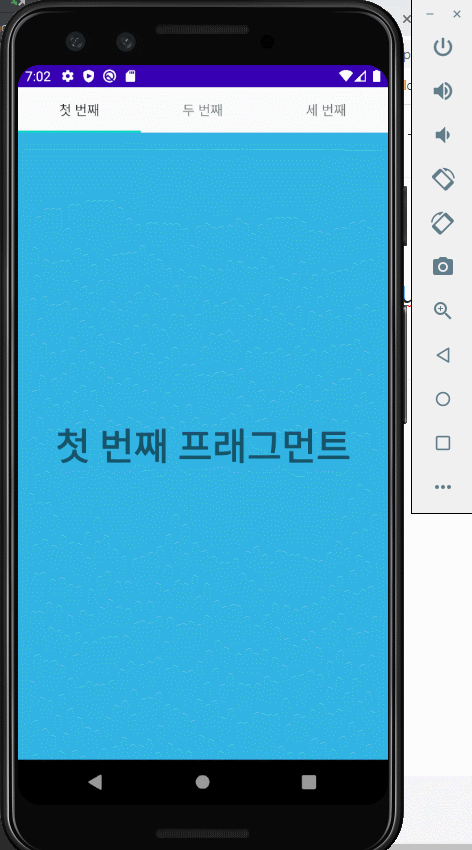

결과 화면 :



이렇게 머리 위에 뜨는 것을 탭 레이아웃이라고 한다.

먼저 부모 레이아웃 내부에 탭 레이아웃을 생성한다. 이건 구글의 디자인이므로 implement 해주어야 한다.



- Activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">
<com.google.android.material.tabs.TabLayout
    android:id="@+id/tabs"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">

</com.google.android.material.tabs.TabLayout>

    <androidx.viewpager.widget.ViewPager
        android:id="@+id/view_pager"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"/>

</LinearLayout>



이제 레이아웃 리소스에 전환될 화면 3개를 만들어보자.



-Frag1.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:background="@android:color/holo_blue_light"
    android:layout_height="match_parent">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:text="첫 번째 프래그먼트"
        android:textSize="40sp"
        android:textStyle="bold"
        android:gravity="center"/>

</LinearLayout>



-Frag2.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:background="@android:color/holo_orange_light"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:text="두 번째 프래그먼트"
        android:textSize="40sp"
        android:textStyle="bold"
        android:gravity="center"/>

</LinearLayout>



-Frag3.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/holo_green_light">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:text="세 번째 프래그먼트"
        android:textSize="40sp"
        android:textStyle="bold"
        android:gravity="center"/>

</LinearLayout>



이제 디자인이 끝났으니, java 코드를 살펴보자.

먼저, 세 Frag를 불러줄 frag 클래스를 따로 지정해야한다.



-Frag1.java

package com.mary.myapplication;

import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

import androidx.annotation.NonNull;
import androidx.annotation.Nullable;
import androidx.fragment.app.Fragment;

//외부에서 new Frag1 호출 시
public class Frag1 extends Fragment {
    @Nullable
    @Override
    public View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
        View v=inflater.inflate(R.layout.frag_1,container,false);

        return v;
    }
}



-Frag2.java

import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

import androidx.annotation.NonNull;
import androidx.annotation.Nullable;
import androidx.fragment.app.Fragment;

public class Frag2 extends Fragment {
    @Nullable
    @Override
    public View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
        View v=inflater.inflate(R.layout.frag_2,container,false);

        return v;
    }
}



-Frag3.java

package com.mary.myapplication;

import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

import androidx.annotation.NonNull;
import androidx.annotation.Nullable;
import androidx.fragment.app.Fragment;

public class Frag3 extends Fragment {
    @Nullable
    @Override
    public View onCreateView(@NonNull LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
        View v=inflater.inflate(R.layout.frag_3,container,false);

        return v;
    }
}

inflater은 xml을 객체화 시켜 화면에 띄우는 용도이다. 탭을 한다고 해서 화면의 전환이 이루어지는게 아닌, ajax처럼 탭 아래만 전환되기 때문이다.

R 파일 내부의 frag 레이아웃을 찾아서, 뷰를 띄울 컨테이너를 찾는다. 이 때, 마지막 attachtoroot를 false로 지정해줘야 한다.



이제 이 Fragment를 관리해줄 어댑터를 만든다.

package com.mary.myapplication;

//FragmentPagerAdapter -> 모든 프래그먼트를 메모리에 미리 로딩 시키고 소멸X
//FragmentStatePagerAdapter -> default 3. 자기를 포함한 양 옆까지 메모리에 로딩

import androidx.annotation.NonNull;
import androidx.fragment.app.Fragment;
import androidx.fragment.app.FragmentManager;
import androidx.fragment.app.FragmentPagerAdapter;

import java.util.ArrayList;
import java.util.List;

public class FragmentAdapter extends FragmentPagerAdapter {

    private List<Fragment> fragmentList = new ArrayList<>();

    public FragmentAdapter(@NonNull FragmentManager fm, int behavior) {
        super(fm, behavior);
    }

    public void addFragment(Fragment fragment){
        fragmentList.add(fragment);

    }
    @NonNull
    @Override
    public Fragment getItem(int position) {
        return fragmentList.get(position);
    }

    @Override
    public int getCount() {
        return fragmentList.size();
    }
}





어댑터는 다양한 fragment를 관리해야하므로, 컬랙션의 형태로 지정한다.

FragmentAdapter, getItem, getCount의 경우 extend한 FragmentPagerAdapter 인터페이스가 가지는 강제성이므로, 이것을 반드시 부여해야한다(안드로이드 기본 단축키 (ctrl+i or ctrl+o).

getItem의 경우 fragmentList의 아이템을 불러오는 함수이므로, get(index)의 형태로 불러오도록 한다.

getCount는 fragmentList의 길이를 구하는 함수이다.



여기에 추가로 addFragment 함수를 추가하는데, 외부에서 이 함수를 통해 fragmentList에 fragment를 넣을 수 있게 한다.



이제 메인 페이지로 넘어가자.



- MainActivity.java

package com.mary.myapplication;

import androidx.appcompat.app.AppCompatActivity;
import androidx.viewpager.widget.ViewPager;

import android.os.Bundle;

import com.google.android.material.tabs.TabItem;
import com.google.android.material.tabs.TabLayout;

public class MainActivity extends AppCompatActivity {

    private static final String TAG = "Main_Activity";
    private TabLayout tabLayout;
    private ViewPager viewPager;
    private FragmentAdapter adapter;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        tabLayout=findViewById(R.id.tabs);
        viewPager=findViewById(R.id.view_pager);
        adapter=new FragmentAdapter(getSupportFragmentManager(),1);

        //FragmentAdapter에 컬렉션 담기
        adapter.addFragment(new Frag1());
        adapter.addFragment(new Frag2());
        adapter.addFragment(new Frag3());

        //ViewPager Fragment 연결
        viewPager.setAdapter(adapter);

        //ViewPager과 TabLayout 연결
        tabLayout.setupWithViewPager(viewPager);

        tabLayout.getTabAt(0).setText("첫 번째");
        tabLayout.getTabAt(1).setText("두 번째");
        tabLayout.getTabAt(2).setText("세 번째");
    }
}

각 요소를 전역변수로 지정하고, 전역변수에 findViewById를 통해 값을 집어넣는다.



Adapter에서 만든 addFragment 함수를 이용해 프레그먼트를 리스트 내부에 집어넣고, set함수를 통해 viewPager과 Fragment, TabLayout을 연결한다.



마지막으로 탭에 이름을 선언해주면 완료된다.
